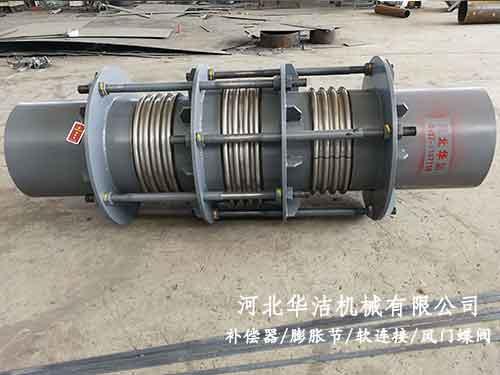

直管壓力平衡式補償器的組成

　　直管壓力平衡式補償器在內套管的外部設有內、外波紋管，連接管，內殼密封筒，外殼體等，在內端部設有堵板，在內套管和連接管的中部設有相同數量的矩形槽。由內殼密封筒，內波紋管，堵板以及排氣管構成的空間為一常壓區，改變了構件的受力狀態，通過內、外波紋管的變形來吸收或補償熱力管的變形量，釋放管道的內應力，同時，由于承壓面分別設置在兩個物體上，從而平衡了補償器由內壓力所引起在盲板或彎頭處對管道的端固定支架產生的附加側向推力，從而保證了管道的運行。

　　直管壓力平衡式補償器應用于電廠管道

　　直管壓力平衡式補償器適合電廠廠區管架上的啟動蒸汽管道使用；直管壓力平衡式補償器在廠區啟動蒸汽管道中應用的可行性進行了實踐驗證；廠區啟動蒸汽管道采用直管壓力平衡式補償器，大大減少了自然補償?shù)呐蛎洀潱瑴p小了管道的阻力，同時大大簡化了支吊架的設置，利于采用圓管桁架式的綜合管架，降低管架用鋼量，還可以提升廠區管架的美觀程度。通過物理和視覺的組合可以實現對綜合管架的視覺去工業化。可見，直管壓力平衡式補償器在啟動蒸汽管道中的應用利于優化整個廠區管架的設計。

　　直管壓力平衡式補償器的結構

　　直管壓力平衡式補償器屬于煉鐵高爐噴煤系統中附設裝置，其結構由上下三層波紋管組成，上下兩層為小波紋管，中間層為波紋管，波紋管上下為波紋管法蘭，補償器上下為與罐體聯接之法蘭，波紋管為多層結構焊接波紋管，呈中空圓環形，在噴煤系統中補償器用于上下煤粉罐之間聯接，其優點是在充壓作業時可平衡系統的作用力，使罐體產生很小的位移。
